Power Turret CNC vertikalni strug
Opis proizvoda
Power Turret CNC vertikalni tokarski stroj je CNC alatni stroj koji kombinira karakteristike power turret i vertikalnog tokarilice, sa sljedećim glavnim karakteristikama:
1. Snažna kupola:
Pogonska revolverska glava CNC vertikalnog tokarilice znači da se alat nalazi na rotirajućoj revolverskoj glavi i ima motorni ili električni pogonski sustav, čime se može postići brza i precizna zamjena alata.
Ovaj dizajn CNC vertikalnog tokarilice olakšava podešavanje i zamjenu alata i može se prilagoditi zahtjevima višeprocesne obrade složenih izradaka.
2. Struktura vertikalnog struga:
Radni stol i glava vretena CNC vertikalnog struga postavljeni su okomito. Ovaj vertikalni dizajn čini alatni stroj prikladnijim za obradu velikih i teških obradaka, a također poboljšava stabilnost i krutost obrade.
Vertikalna struktura CNC vertikalnog tokarilice također pogoduje ispuštanju tekućine za rezanje i čišćenju strugotine, održavajući radni prostor čistim i sigurnim.
3. CNC tehnologija:
CNC vertikalni tokarski stroj opremljen je naprednim CNC sustavom, koji može precizno kontrolirati položaj, brzinu posmaka, brzinu i druge parametre alata za postizanje visoke preciznosti obrade.
CNC sustav CNC vertikalnog tokarilice također može izvesti složeno planiranje obrade i automatizirane operacije za poboljšanje učinkovitosti i točnosti obrade.
4. Opseg primjene:
CNC vertikalni strug pogodan je za obradu raznih velikih izradaka i složenih procesa u industrijskim područjima, kao što su zrakoplovstvo, automobili, proizvodnja kalupa itd.
CNC vertikalni tokarski stroj može se koristiti za glodanje, bušenje, bušenje, narezivanje i druge obrade, posebno za izratke s visokom preciznošću i visokom učinkovitošću.
5. Prednosti:
CNC vertikalni tokarski stroj izmjena alata je brza i prilagođava se promjenjivim potrebama obrade.
Vertikalna struktura osigurava dobro radno okruženje i stabilnost obrade.
CNC sustav pruža visokoprecizne i visokoučinkovite mogućnosti obrade, koje mogu ostvariti preciznu obradu složenih izradaka.
Power Turret CNC vertikalni tokarski stroj Vertikalni tokarski stroj je učinkovita i višenamjenska CNC oprema za obradu u modernoj proizvodnji. Kombinira prednosti pogonske revolverske glave i vertikalne strukture te pruža pouzdano rješenje za složenu obradu obratka.
| Specifikacija | jedinica | VTC50 | VTC60 | VTC70 | VTC80A | VTC100A | |
| Moždani udar | X os | mm | 500 | 425 | 700 | 670 | 850 |
| Z os | mm | 0-500 | 90-690 | 0-850 | 170-1020 | 0-1000 | |
| Kapacitet obrade | Maksimalni promjer rotacije | mm | φ650 | φ650 | φ800 | φ1000 | φ1200 |
| Maksimalni promjer tokarenja | mm | φ500 | φ600 | φ700 | φ800 | φ1000 | |
| Maksimalna visina okretanja | mm | 500 | 600 | 850 | 850 | 1000 | |
| Vreteno | Brzina vretena | broj okretaja u minuti | 100-1000 | 100-1000 | 100-800 | 100-800 | 100-800 |
| Snaga motora vretena | Kw | 15 | 18.5 | 22 | 22 | 22 | |
| Promjer vretena | mm | φ130 | φ160 | φ160 | φ180 | φ200 | |
| Hidraulična stezna glava + revolver za alat | Chuck model | Hidraulička stezna glava | |||||
| promjer | inč | 15" | 18" | 21" | 24" | 32" | |
| Kupolasta stanica | Četiri radne stanice/ osam radnih stanica |
Četiri radne stanice/ osam radnih stanica |
Četiri radne stanice/ osam radnih stanica |
Četiri radne stanice/ osam radnih stanica 4工位/8公位 |
Četiri radne stanice/ osam radnih stanica 4工位/8公位 |
||
| vodič | Kotrljajuća linearna vodilica osi X | 2 komada širine 45 mm | 2 komada širine 45 mm | 2 komada širine 45 mm | 2 komada širine 45 mm | 2 komada širine 55 mm | |
| Kotrljajuća linearna vodilica osi Z | 2 komada širine 45 mm | 2 komada širine 45 mm | 2 komada širine 55 mm | 2 komada širine 55 mm | 2 komada širine 55 mm | ||
| CNC sustav | Standardna konfiguracija | GSK | GSK | GSK | GSK | GSK | |
| Sustav hlađenja | motor za hlađenje | W | 450+750 | 450+750 | 750+1.2kw | 750+1.2kw | 750+1.2kw |
| Izlaz pumpe | m³/h | 4m³/h | 4m³/h | 4m³/h | 4m³/h | 4m³/h | |
| Točnost | Ponovljivost | mm | ±0.003 | ±0.003 | ±0.003 | ±0.005 | ±0.005 |
| točnost pozicioniranja | mm | ±0.06 | ±0.06 | ±0.06 | ±0.08 | ±0.08 | |
| najmanja jedinica za pozicioniranje | mm | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | |
| Težina i dimenzije | Dimenzije (približno) | mm | 2100×2500×2750 mm | 2200×2050×2910 mm | 2400×2100×3200mm | 2400×2100×3600mm | 3100×2650×3700mm |
| Bruto težina (približno) | Kg | 5500 | 7500 | 8000 | 9000 | 13500 | |

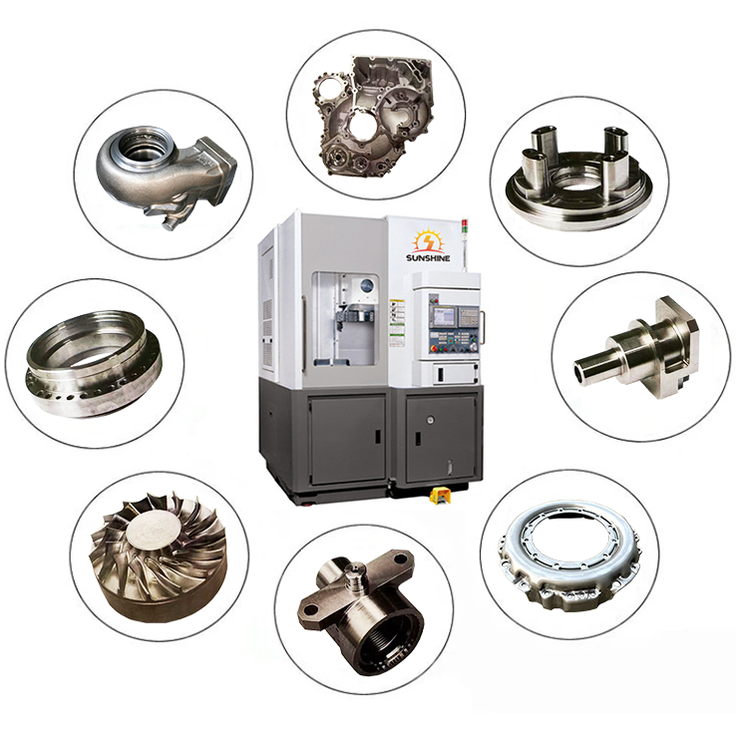

Primjenjivi dijelovi za obradu
Glavčina kotača automobila, bubanj kočnice, kućište zamašnjaka, kućište kvačila, potisna ploča, naplatak, kućište diferencijala, disk i drugi dijelovi.
1. Industrija inženjerskih strojeva
CNC vertikalni tokarilice mogu obrađivati velike i složene dijelove inženjerskih strojeva.
2. Vojna industrija
U vojnoj industriji CNC vertikalni tokarilice često se koriste za proizvodnju preciznih dijelova oružja.
3. Brodograđevna industrija
CNC vertikalni tokarilice mogu učinkovito i precizno dovršiti obradu ključnih komponenti kao što su strukture trupa i propeleri.
4. Automobilska industrija
Može obraditi visoko precizne dijelove kao što su dijelovi automobilskog motora, dijelovi šasije i dijelovi mjenjača. Također je pogodan za obradu automobilskih kočionih diskova, kočionih bubnjeva, kotača od aluminijske legure i drugih dijelova.
5. Zrakoplovstvo
CNC vertikalni tokarilice mogu se koristiti za obradu preciznih dijelova zrakoplova, kao što su turbinske lopatice.
Pokaži detalje
CNC sustav
Chuck
Servo kupola
Struktura visoke krutosti
Naša prednost
Tehnologija obrade na mikronskoj razini
Potpuno neovisna
core assembly samorazvijena tehnologija
Ručno struganje
Fiksne površine ležajne jedinice i vretena
se ručno stružu
Centralni sustav odvoda vode
Opcijski centralni sustav odvoda vode
Laserska detekcija
Smanjite pogreške i postignite veću točnost pozicioniranja
Posjeti kupaca
Potvrda
Shandong Sunshine Machinery Co., Ltd. razvijao se iz godine u godinu i poboljšao upravljanje. Naša tvrtka sada je postala sveobuhvatno tehnološko poduzeće koje objedinjuje znanstveno istraživanje, dizajn, proizvodnju i prodaju. Istovremeno integrira dugogodišnja proizvodna iskustva mnogih domaćih i inozemnih proizvođača alatnih strojeva, apsorbira napredne rezultate znanstvenog istraživanja iste industrije u zemlji i inozemstvu te izrasta u vodećeg domaćeg profesionalnog proizvođača CNC alatnih strojeva.
Imamo grupu visokokvalitetnih timova za proizvodnju i proizvodnju CNC opreme, specijaliziranih za proizvodnju i proizvodnju vertikalnih obradnih centara, horizontalnih obradnih centara, petoosnih obradnih centara, CNC vertikalnih tokarilica, hidrauličnih preša, strojeva za piljenje i druge mehaničke opreme, koji se može široko koristiti u proizvodnji preciznih kalupa, automobilima, elektronici, komunikacijama, zrakoplovstvu, zrakoplovnoj industriji, vojnoj industriji i drugim područjima. Proizvodi tvrtke izvoze se u mnoge zemlje i regije poput Rusije, Australije, Vijetnama, Indije, Alžira, Bangladeša, Saudijske Arabije, Nigerije, Južne Afrike i drugih zemalja.
01
Visoka kvaliteta
Visoka kvaliteta
Sveobuhvatna snaga tvornice podržava sve vrste CNC tokarilica i ima mogućnost razvoja i proizvodnje CNC tokarilica
02
Napredna oprema
Napredna oprema
Opremljen opremom za detekciju s tri koordinate i laserskom detekcijom za smanjenje pogrešaka i poboljšanje točnosti
03
Profesionalni tim
Mi smo proizvodno poduzeće koje integrira razvoj, istraživanje, proizvodnju, prodaju i servis, s dugogodišnjim iskustvom u proizvodnji CNC tokarilica
04
Prilagođena usluga
Imamo profesionalne tehničare koji pružaju prilagođena rješenja za potrebe kupaca
